مدلسازی اطلاعات ساختمان BIM

گروه مهندسین نوین طرح در راستای ارتقای سطح کیفی و بهینه سازی در طراحی و ساخت پروژه های ساختمانی و صنعتی همواره تلاش نموده با به کارگیری به روزترین متدها و مطابق با معتبرترین استانداردهای صنعت ساختمان خدمات خود را کارفرمایان ارائه میشود. تهیه شناسنامه دیجیتال با روش BIM که مدل سازی اطلاعات ساختمان نام دارد ، یکی از روش های نوین در مدیریت یکپارچه طراحی و اجرای ساختمان است. در حال حاضر مدل سازی تاسیسات با این متد به عنوان رکن اساسی در پروسه طراحی و اجرا تاسیسات صنعتی و ساختمانی در کشورهای توسعه یافته به شمار می آید.

روش BIM چیست؟

روش BIM یکی جدیدترین متدهای طراحی و مدیریت ساخت مورد استفاده در کشور های توسعه یافته است که با هدف حذف پرتی های مالی و زمانی ایجاد شده است. این مدل در حقیقت تلفیقی از سیستم مدیریت یکپارچه ، طراحی سه بعدی نقشه های اجرایی و کارگاهی است . در این روش بخش های مختلف طراحی به صورت سه بعدی بر روی یک مدل اعمال می شوند و نتیجه یک مدل سه بعدی از تمامی بخش های ساختمان است؛ که قابلیت شبیه سازی عملکرد ، برنامه بندی زمانی و اعمال بار هزینه در هر بخش را به صورت مجزا دارد.


ویژگی مدل سازی BIM

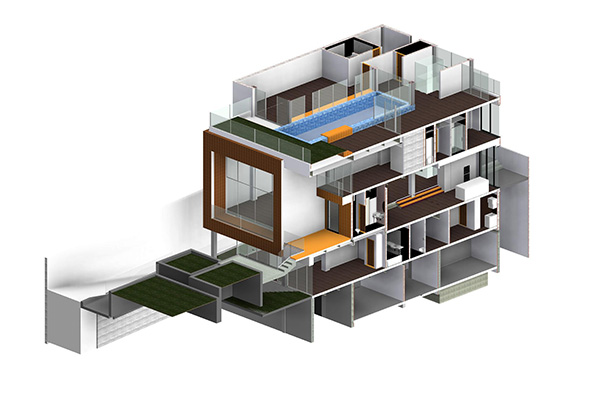

در روش مدل سازی سه بعدی ساختمان، می توان المان های به کار رفته در ساختمان نظیر درب، دیوار، پنجره، تجهیزات معماری، لوله و اتصالات، شیر آلات، تجهیزات تهویه مطبوع، گرمایش و سرمایش، عایق ها، کانال ها، ساپورت ها، تجهیزات موتورخانه ، تجهیزات روشنایی و برقی و به طور کلی تمامی بخش های ساخاتمان را مدل کرد. نکته جالب توجه این است که مدل سازی در این روش منحصر به ابعاد و اندازه نیست. مدل سازی BIM به معنی پیاده سازی تمامی اطلاعات ابعادی، فیزیکی، حرارتی، مالی و زمانبندی برای اجرا است. مشخصاتی نظیر ضریب انتقال حرارتی، فشار استاتیک و دینامیک، وزن و قیمت واحد تنها بخشی از اطلاعاتی است که بدینوسله می توان استخراج کرد. در مدلسازی ساختمان با روش BIM در حقیقت یک نمونه از پروژه تمام شده است که به صورت مجازی تمام ویژگی ها و خصوصیات، مدل سازی میشود.

شرح خدمات مدلسازی اطلاعات ساختمان

مدلسازی موتورخانه

  1. مدل سازی سه بعدی شاسی و فونداسیون ها
  2. مدل سازی دستگاه های موتورخانه با توجه به ابعاد و برند خریداری شده یا نهایی شده
  3. مدل سازی سه بعدی فونداسیون تجهیزات موتورخانه
  4. مدل سازی سه بعدی ترنچ های کف موتورخانه
  5. مدل سازی سه بعدی لوله و اتصالات (اعم از جوشی، رزوه ای، فلنجی) سیستم لوله کشی موتورخانه
  6. مدل سازی سه بعدی ساپورتینگ سیستم های لوله کشی موتورخانه
  7. مدل سازی سینی کابل های سیستمهای برقی موتورخانه
  8. مدل سازی و جانمایی تابلو برق های موتورخانه

مدلسازی تاسیسات مکانیک

  1. مدل سازی سه بعدی تمامی کانال های رفت، برگشت ، اگزاست و به همراه دریچه ها
  2. مدل سازی سه بعدی سیستم فاضلاب، ونت و آب باران
  3. مدل سازی سه بعدی سیستم آبرسانی سرد و گرم مصرفی( تجهیزات ، لوله و اتصالات و شیرآلات)
  4. مدل سازی سه بعدی سیستم سرمایش و گرمایش( تجهیزات ،  لوله و اتصالات و شیرآلات)
  5. مدل سازی سه بعدی سیستم اطفای حریق

مدلسازی تاسیسات برق

  1. مدلسازی و جانمایی تجهیزات روشنایی
  2. مدلسازی و جانمایی کلید و پریز
  3. مدلسازی و جانمایی تجهیزات روشنایی
  4. مدل سازی سینی کابل های برق و کاندویت های برقی
  5. مدل سازی و جانمایی تجهیزات اعلام حریق
  6. مدل سازی و جانمایی تجهیزات مانیتورینگ
  7. مدل سازی و جانمایی تابلو های برق
  8. مدل سازی سه بعدی تاسیسات شامل مدل سازی ساپورت¬ها، بست ها و آهنکشی¬ها

تهیه مدارک و مستندات اجرایی

  1. نقشه فونداسیون تجهیزات و ترنچ های کف موتورخانه Foundation Plan
  2. دیتل های ساپورت مورد استفاده در موتورخانه Pipe support Standard
  3. لیست جانمایی ساپورت ها در موتورخانه   Pipe support list
  4. مدلسازی تمامی تجهیزات و سازه و معماری، فونداسیون، کف، سقف به همراه سیستم لوله کشی و دودکش ها و سینی کابلها و ساپورتینگ موتورخانه
  5. نقشه سینی کابلهای موتورخانه Cable Tray Drawings
  6. ایزومتریک کل خطوط موتورخانه Isometric Drawings
  7. نقشه تجهیزات به همراه لوله کشی به تفکیک کدهای ارتفاعی Piping Plan Drawings
  8. نقشه برش به همراه کدهای ارتفاعی مناسب برای تجهیزات با تراکم لوله کشی زیاد Section & Elevation Equipment
  9. Material Take off   موتورخانه مربوط به لوله و اتصالات به تفکیک جنس T.O  Of  Pipes & Fitting
  10. Material Take off موتورخانه مربوط به شیرآلات به تفکیک جنس T.O For Valves
  11. ارائه دفترچه ساخت موتورخانه شامل جزئیات اجرایی و نقشه های کارگاهی موتورخانه

بهینه سازی فرآیند اجرا

  1. بررسی و رفع تداخل احتمالی کلیه تجهیزات تاسیسات مکانیکی با تاسیسات مکانیکی دیگر
  2. بررسی و رفع تداخل احتمالی کلیه تجهیزات تاسیسات مکانیکی با سینی کابل ها
  3. بررسی و رفع تداخل احتمالی کلیه تجهیزات تاسیسات مکانیکی و برقی با سازه و معماری

روند ارائه خدمات مدلسازی اطلاعات ساختمان در مراحل مختلف پروژه

ما در متد مدیریت ساخت BIM تمامی نقشه های موجود معماری ، سازه ، مکانیک و برق را به صورت سه بعدی مدلسازی کرده و تمامی جزئیات اجرایی مورد نیاز در عملیات ساخت را طبق استاندارد ها اعمال می کنیم . بعد از تشخیص و اصلاح تمامی برخورد های احتمالی و تداخلات قسمت های مختلف پروژه طی جلساتی با کارفرما مدل موجود را نهایی می کنیم .

در فاز بعدی ما لیست تمامی تجهیزات ، متریال مورد نیاز برای اجرای پروژه را از مدل استخراج کرده به دو صورت جامع یا به تفکیک کاربری ها یا فاز بندی اجرایی پروژه ارائه دهیم. بعد از مرحله فوق ، طبق متد WBS تمامی آیتم های مربوط به عملیات اجرایی پروژه استخراج شده و در قالب برنامه زمانی ارائه می شود.

در فاز بعدی گروه مهندسین نوین طرح طی جلسات توجیهی مدل را تشریح کرده و به بهره برداران و کارفرمایان ارائه می دهد. در این مرحله تمامی اطلاعات مورد نیاز برای شروع عملیات اجرایی پروژه در اختیار بهره برداران ، کارفرمایان و پیمانکاران پروژه قرار می گیرد.

بعد از شروع پروژه ما به صورت دوره ای گزارش هایی از میزان پیشرفت عملیات اجرایی بر پایه مدل تهیه می کنیم و تغییراتی که ممکن است در اجرا وجود داشته باشد را در مدل اعمال کرده و تاثیر آن را بر سایر بخش های ساختمان بررسی کرده و در قالب گزارشی ارائه می دهیم تا مدیر پروژه اطلاعات کافی برای تصمیم گیری داشته باشد.

پس از پایان عملیات اجرایی پروژه ، ما مدلی جامع از پروژه اجرا شده را به عنوان شناسنامه دیجیتال ساختمان ارائه می دهیم که می تواند به عنوان مرجعی برای بهره برداری ، تعمیر و نگهداری مورد استفاده قرار گیرد.

طراحی

1. آنالیز و بهینه سازی طراحی پروژه
2. مدلسازی سه بعدی پروژه و دیتیلینگ
3. تشخیص و اصلاح تداخلات پروژه

پیش از اجرا

1. لیست متریال و تجهیزات مورد نیاز پروژه
2. فاز بندی و برنامه زمانی پروژه با رویکرد WBS
3. جلسات توجیهی و تشریح مدل

اجرا

1. ارائه گزارش های دوره ای از پیشرفت پروژه
2. اعمال تغییرات حین اجرای طرح بر مدل
3. گزارش و بروزرشانی تغییرات بر سایر بخش ها

طراحی

1. آنالیز و بهینه سازی طراحی پروژه
2. مدلسازی سه بعدی پروژه و دیتیلینگ
3. تشخیص و اصلاح تداخلات پروژه

مزایای بهره مندی از شناسنامه دیجیتال ساختمان

طراحی

  • آنالیز و بهینه سازی در محاسبات بار برودتی و حرارتی، مسیر های لوله کشی، کانال کشی و کابل کشی
  • کاهش خطای انسانی در محاسبات و طراحی بخش های مختلف ساختمان
  • ارائه نقشه های سه بعدی اجرایی تاسیسات ساختمان به صورت یکپارچه
  • اعمال تغییرات ناشی از تغییرات بخشی از پروژه به صورت هوشمند
  • آنالیز و بهینه سازی در محاسبات بار برودتی و حرارتی، مسیر های لوله کشی، کانال کشی و کابل کشی
  • کاهش خطای انسانی در محاسبات و طراحی بخش های مختلف ساختمان
  • ارائه نقشه های سه بعدی اجرایی تاسیسات ساختمان به صورت یکپارچه
  • اعمال تغییرات ناشی از تغییرات بخشی از پروژه به صورت هوشمند

اجرا

  • متره و برآورد دقیق تجهیزات، لوله ها، کانال ها، سیم ها و کابل ها و سایر متریال لازم برای اجرای پروژه
  • شناسایی و حذف تمامی تداخلات احتمالی در حین عملیات اجرایی ساختمان به روش مرسوم
  • وجود نقشه های دقیق و سه بعدی اجرایی تاسیسات ساختمان
  • تسهیل در کنترل و مدیریت پروسه اجرای تاسیسات ساختمان
  • ارائه برنامه زمانی اجرای پروژه به صورت فازبندی

بهره برداران، تعمیر و نگه داری

  • وجود مرجعی دقیق از اطلاعات قسمت های مختلف ساختمان به منظور فعالیت های تعمیر و نگهداری
  • برنامه ریزی pm نگهداری و سرویس تاسیسات ساختمان
  • وجود تمامی اطلاعات لازم برای توسعه پروژه

تفاوت طراحی CAD و BIM

در طراحی مرسوم به روش CAD، زمان زیادی صرف مستند سازی، جمع بندی و ارائه اطلاعات طراحی میشود. همچنین به علت مجزا بودن طراحی سیستم های مختلف ساختمان، برای تغییر در هر بخش از طرح ساختمان، طراحان دیگر ملزم به اعمال تغییرات مجدد در طرح خود و بررسی تاثیر این تغییرات اعمال شده در طرح هستند. اما در مدل سازی اطلاعات ساختمان BIM هرگونه تغییر در هر بخش در بخش های دیگر طراحی نیز اعمال می شود. در این صورت می توان مستقیما تاثیرگذاری تغییرات را بر قسمت های دیگر طراحی بررسی کرد.

” مدل سازی اطلاعات ساختمان با روش BIM در حقیقت نمونه ای از پروژه تمام شده است که به صورت مجازی تمام ویژگی ها و خصوصیات، مدل سازی می شود.”

مزایای متد BIM در پروژه ها

ارائه شناسنامه کاملی از ساختمان به عنوان مرجعی در بهره برداری ، تعمیر و نگهداری

تسهیل در بررسی و آنالیز گزارش پیشرفت کار و تصمیم گیری های مربوط به آن

نقشه های سه بعدی به همراه تمامی جزئیات کارگاهی لازم برای اجرا

تسهیل در اعمال تغییرات احتمالی در حین اجرای پروژه

دقت بالاتر در متره و برآورد هزینه اجرای پروژه

بهینه سازی طراحی بخش های مختلف ساختمان

تسهیل در برنامه ریزی زمانی و مالی پروژه

خدمات نوین طرح در زمینه مدلسازی اطلاعات ساختمان

مدل سازی سه بعدی

تهیه مدارک مهندسی اجرایی

تهیه نقشه ازبیت با BIM

مدل سازی تجهیزات تهویه مطبوع و صنعتی

مشاوره در زمینه پیاده سازی BIM
