پروژه طراحی تاسیسات کارخانه دارویی پریا دارو
این مجموعه شامل دو بخش تولیدی ، یک بخش آزمایشگاه و یک ساختمان اداری است، که در شهرستان ورامین در استان تهران واقع شده است. گروه مهندسین نوین طرح در این پروژه وظیفه طراحی تاسیسات کارخانه را بر عهده داشتند. در این پروژه اطلاعات مربوط به کلاس بندی و فشار نسبی هر بخش به تفکیک اتاق ها داده شد . گروه مهندسین نوین طرح مطابق با استاندارد GMP میزان هوای تازه برای هر بخش را محاسبه کردند. کانال کشی این پروژه به صورت حجم ثابت بوده است . به منظور تامین سرمایش از چیلر مرکزی استفاده شد و به منظور تامین گرمایش از موتورخانه مرکزی استفاده شد.
در ادامه به تشریح خدمات ارائه شده توسط گروه نوین طرح در سه بخش Solid ، Liquid و آزمایشگاه کارخانه پرداخته و پلان های مربوط به طراحی تاسیسات مکانیکی و تاسیسات برقی کارخانه جهت دید بهتر نسبت به پروژه آورده شده است.
خدمات نوین طرح در بخش Solid
بخش SOLID این کارخانه مربوط به تولیدات قرص و دارو می باشد. فضای این سالن تولیدی 1215 متر مربع می باشد . کارشناسان GMP این پروژه فضاهای مربوط به این سالن تولیدی را به 4 کلاس D , C , CNC و جنرال تقسیم بندی کردند . در این پروژه برای هر زون هواساز جداگانه ای در نظر رفته شده است و ملاحظات مورد نیاز هر منطقه در آن اعمال شد. در این پروژه هوای تازه تهویه شده توسط هواساز به سیستم فرستاده می شد.
تاسیسات مکانیک
- طراحی سیستم آب باران و فاضلاب
- طراحی سیستم آب سرد و گرم مصرفی
- طراحی سیستم بخار و فرآیندی

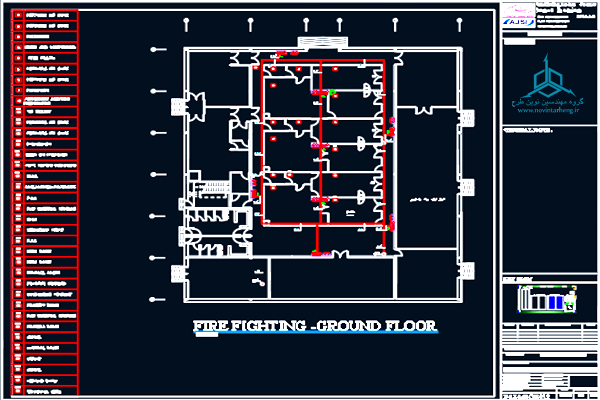

- اطفا حریق آبی و خشک

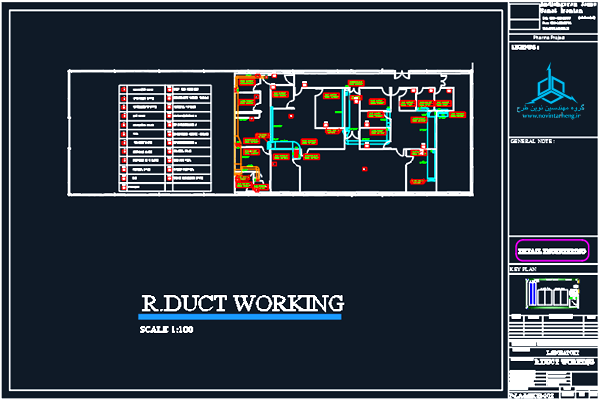

- طراحی کانال های رفت و برگشت هوا
- فلو دیاگرام و جانمایی موتورخانه و اتاق هواساز
تاسیسات برقی
- طراحی شبکه اعلان حریق
- طراحی سیستم مانیتورینگ ( دوربین مداربسته )
- طراحی سیستم پیجینگ

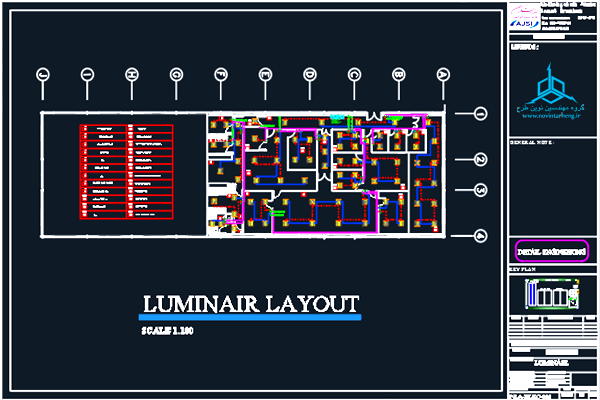

- طراحی نورپردازی و روشنایی

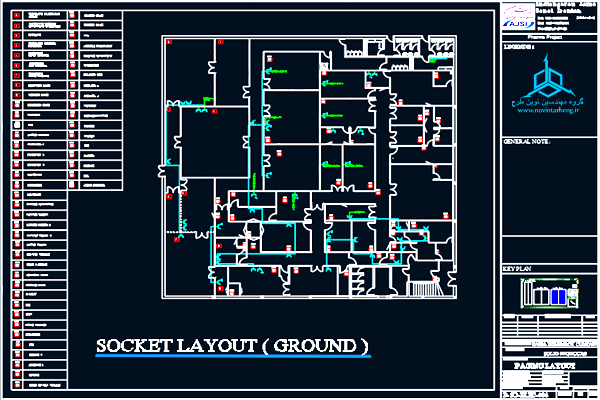

- طراحی سیستم پریز و برق رسانی
خدمات نوین طرح در بخش Liquid
سالن تولیدی LIQUID یکی دیگر از سالن های این کارخانه است که گروه مهندسین نوین طرح افتخار طراحی تاسیسات برق و مکانیک آن را بر عهده داشتند. این سالن شامل دو کلاس D و تحت کنترل بود. زیربنای این سالن به صورت تقریبی برابر با 531 مترمربع و فضای اداری آن 680 متر مربع بوده است
تاسیسات مکانیک
- طراحی آب باران و فاضلاب
- طراحی سیستم آبرسانی
- طراحی بخار صنعتی و هوای فشرده
- طراحی سیستم گرمایش و سرمایش مجزا برای تولید
- طراحی سیستم گرمایش و سرمایش مجزا برای بخش اداری
- طراحی کانال کشی اتاق تمیز
- طراحی فلودیاگرام و مدار کنترلی سیستم هوارسان
تاسیسات برقی
- طراحی سیستم اعلان حریق آدرس پذیر
- طراحی توزیع برق تجهیزات تهویه مطبوع
- طراحی سیستم دوربین مداربسته
- طراحی سیستم ارتباطات داخلی
- طراحی سیستم روشنایی
- طراحی سیستم توزیع برق
- محاسبات تابلو برق
خدمات نوین طرح در بخش آزمایشگاه
آزمایشگاه کارخانه دارویی پریا یکی دیگر بخش هایی است که گروه مهندسین نوین طرح در زمینه برق و مکانیک طراحی تاسیسات کارخانه فعالیت داشته است. در این مجموعه محصولات تولید شده در سالن های لیکویید و سالید در این بخش آزمایش می شوند.
تاسیسات مکانیکی
- طراحی سیستم آب باران و درین
- طراحی سیستم آب سرد و گرم مصرفی
- طراحی اتاق تمیز
- طراحی سیستم اطفا حریق
- طراحی فلودیاگرام هوارسان ها
تاسیسات برقی
- طراحی سیستم اعلان حریق
- طراحی سیستم مانیتورینگ
- طراحی سیستم نورپردازی و روشنایی
- طراحی سیستم توزیع برق
- طراحی سیستم توزیع برق تاسیسات مکانیکی
- طراحی سیستم پیجینگ
توجه: طراحی تاسیسات مکانیکی ساختمانی و صنعتی یکی از اصلی ترین خدمات گروه مهندسین نوین طرح در پروژه ها بوده است. ارائه دفترچه محاسبات انتخاب تجهیزات، طراحی فلودیاگرام موتورخانه های حرارت مرکزی آب گرم و بخار، ارائه پلان های سیستم های تاسیسات مکانیکی در قالب CAD، ارائه جزئیات نصب تجهیزات و … خدمات مجموعه در این بخش است. همچنین متخصصین گروه نوین طرح با بهره گیری از تکنولوژی BIM ، طرح های خود را با مدلسازی سه بعدی تاسیسات مکانیکی، ارائه نقشه های همچون ساخت، متره و برآورد متریال ها و ارائه جداول زمانی پیشرفت کار، بهینه میکنند و طراحی بهینه سازی شده از تاسیسات را در اختیار کارفرمایان و همکاران میگذارند.
جهت مشاوره در زمینه طراحی تاسیسات کارخانه پروژه های خود با ما تماس بگیرید!
