پروژه طراحی ایزومتریک موتورخانه فرودگاه پیام یکی از پروژه های گروه مهندسین نوین طرح در سال 1399 می باشد. در این پروژه گروه مهندسین نوین طرح در ابتدا با دریافت فلودیاگرام و جانمایی موتورخانه ، بررسی های اولیه مربوط به موتورخانه را انجام داده و بعد از بررسی محل موتورخانه و تطبیق ساختمان ساخته شده با نقشه ها ، جانمایی تجهیزات موتورخانه را به روزرسانی کرده و فلودیاگرام را طی چند جلسه با مشاور بهینه سازی کرد. پس از تکمیل مدارک جانمایی و فلودیاگرام ، طراحی ایزومتریک موتورخانه انجام شد و در نهایت نقشه های ایزومتریک کارگاهی جهت اجرای پروژه به کارفرما ارائه شد. بعد از ارائه نقشه های ایزومتریک به مشاور پروژه و تایید نقشه ها ، لیست مصالح ، لوله و اتصالات و شیرآلات مورد نیاز جهت اجرای پروژه در قالب MATERIAL TAKE OFF به کارفرما ارائه گردید. پس از تکمیل مدارک پیش از اجرا ، مراحل اجرایی پروژه فاز بندی شده و موتورخانه مطابق با طراحی ایزومتریک موتورخانه اجرا شد.
بویلر های مورد استفاده در این پروژه بخار سازه و پمپ های مورد استفاده در این پروژه پمپیران بوده است.
در این پروژه خدمات زیر به کارفرما ارائه شده است :
- مدلسازی تمامی تجهیزات موتورخانه با رویت مپ

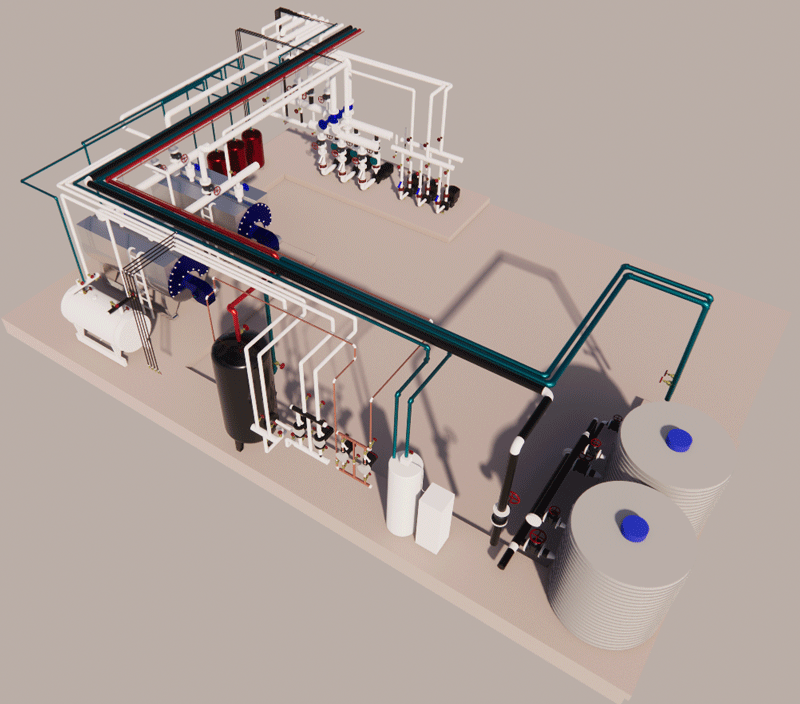

- طراحی سه بعدی لوله کشی موتورخانه

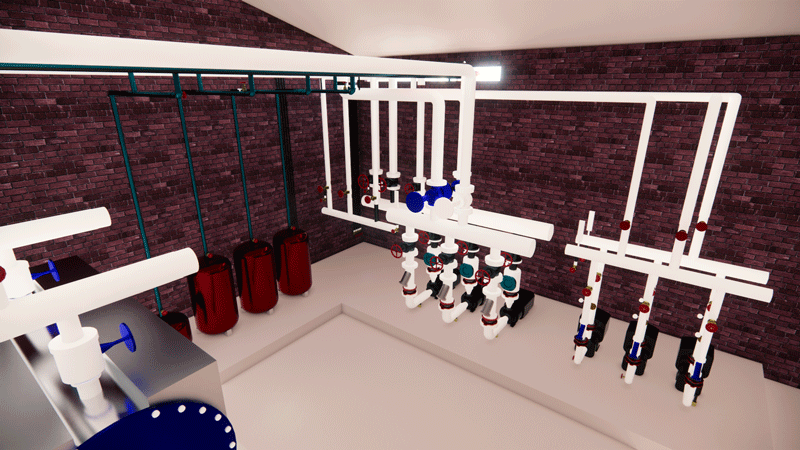

- ارائه خروجی های سه بعدی از مدل رویت موتورخانه
- تهیه برآورد دقیق از تجهیزات ، مصالح ، لوله و شیرآلات و ابزار کنترلی و اینسترومنت مورد نیاز موتورخانه

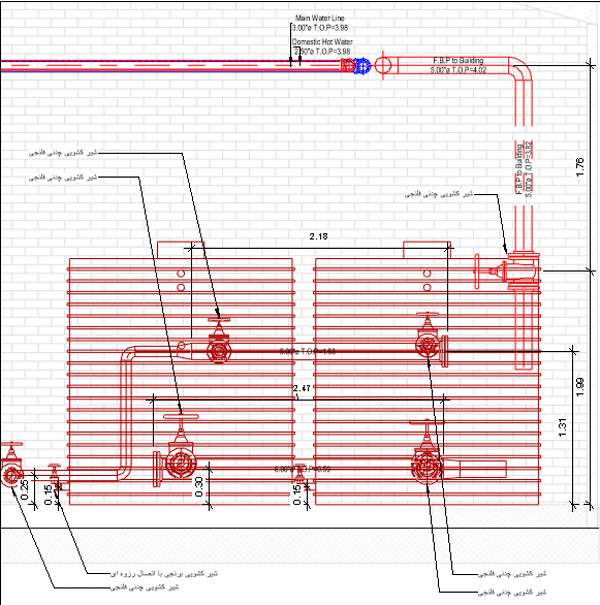

- تهیه نقشه های ایزومتریک ، پلان و سکشن مربوطه ، دستورالعمل اجرا و نصب تجهیزات .
گروه مهندسین نوین طرح آماده ارائه خدمات تخصصی در زمینه مشاوره در اجرای تاسیسات ساختمان ، مدلسازی اطلاعات ساختمان و پیاده سازی BIM در پروژه ها می باشد. جهت اطلاع از خدمات قابل ارائه گروه مهندسین نوین طرح در این حوزه لطفا از صفحه معرفی خدمات مدلسازی اطلاعات ساختمان بازدید بفرمایید.
