طراحی سه بعدی تاسیسات ، معرفی و مقایسه روش ها

روش های طراحی سه بعدی تاسیسات صنعتی

امروزه طراحی سه بعدی تاسیسات مکانیک و برق یکی از بخش های حیاتی در فرآیند طراحی ساختمان و کارخانه ها می باشد. این نیاز به طور ویژه در طراحی و ساخت پروژه های صنعتی محسوس است.  تهیه و تولید مدارک و اطلاعات اجرایی در هر بخش سیستم با استفاده از ابزارها و نرم افزارهای مهندسی در این زمینه انجام میگیرد.

بکارگیری ابزارهای طراحی سه بعدی تاسیسات از شروع فاز طراحی تا ارائه مستندات و مدارک مورد نیاز جهت اجرا و بهره برداری از سیستم مزایای ویژه ای را به همراه دارد که در ادامه برخی از آن ها بیان میشوند.

  • ارائه دید کامل نسبت به سیستم و ارائه سناریوهای جایگزین در طول فرآیند طراحی
  • بررسی موثرتر بخش های داخلی و جزئیات طرح
  • افزایش بهره وری و سرعت بیشتر در فرایند طراحی نسبت به حالت دو بعدی
  • قابلیت مشارکت کارفرمایان در طول فرآیند طراحی به واسطه مدل های ایجاد شده و تصاویر سه بعدی
  • یکپارچگی در طراحی و قابلیت بروزرسانی کل سیستم با اعمال تغییرات بر هر بخش
  • جلوگیری از صرف هزینه های مالی ، زمانی و نیروی انسانی با اعتبارسنجی دقیق طراحی پیش از فاز اجرا
  • سرعت و دقت بالا در ارائه جداول برآورد متریال و تجهیزات به صورت کاملا خوردکار
  • رفع خطای انسانی در فرآیند تولید اطلاعات جهت تهیه و ساخت تجهیزات سیستم ها
  • قابلیت رعایت استاندارهای بین المللی پایپینگ (ASME, DIN و …) در پروژه
  • قابلیت ارائه نقشه های اجرایی سه بعدی تاسیسات به عنوان مکمل پلان های دو بعدی و نقشه های P&ID به منظور بهینه سازی در عملیات اجرایی پروژه

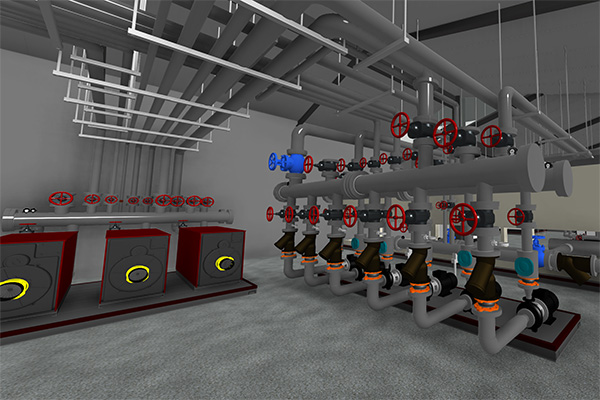

ابزارها و نرم افزارهای متنوعی در زمینه طراحی سه بعدی تاسیسات وجود دارد که متداول ترین  آن ها نرم افزار PDMS و Plant 3D  بر پایه  CAD و نرم افزار رویت Revit بر پایه BIM می باشد. قابلیت طراحی سه بعدی تاسیسات برق و مکانیک با بالاترین دقت ، بهینه سازی و مدیریت ساخت ، برنامه ریزی و مدیریت پروژه را داشته و از قابلیت بالا در ارائه خروجی های دقیق و قابل اعتماد برخوردار است.

مقایسه نرم افزار های طراحی سه بعدی تاسیسات

به منظور بررسی قابلیت ها و عملکرد دو نرم افزار PDMS و REVIT MEP ، شاخص های طراحی و مدلسازی سه بعدی که در پروژه های تاسیساتی اهمیت ویژه ای دارند را معرفی و توانمندی این دو ابزار بر اساس شاخص های مطرح شده در جدول زیر مقایسه میشود.

ردیف شاخص

PDMS

REVIT MEP

1 قابلیت تعریف سیستم های تاسیساتی (System Definition)

x

2 تولید نماهای سه بعدی و بررسی سیستم (Isometric Views)

x

x

3 قابلیت تولید نقشه های CAD (CAD Export)

x

x

4 قابلیت مدلسازی تجهیزات بر اساس کاتالوگ و پارامتریک (Parametric Equipment’s)

x

x

5 قابلیت اصلاح طراحی و یکپارچگی سیستم (Integrated design)

x

6 قابلیت انجام پروژه به صورت تیمی (Multi-Users)

x

x

7 قابلیت مدلسازی معماری ساختمان (Architecture Modeling)

x

8 قابلیت مدلسازی سازه فلزی (Structure Modeling)

x

x

9 مدلسازی شاسی و ساپورت ها (Support Modeling)

x

x

10 مدلسازی تاسیسات پایپینگ و داکت ورکینگ (Piping & Duct working Modeling)

x

x

11 مدلسازی اتصالات و شیرآلات سیستم پایپینگ (Pipe Fitting and Accessories)

x

x

12 مدلسازی اتصالات و تجهیزات داکت ورکینگ (Duct Fitting and Accessories)

x

x

13 مدلسازی تاسیسات الکتریکال (Electrical Modeling)

x

14 برآورد بارهای روشنایی و جریان در تاسیسات الکتریکال (Electrical Load)

x

15 برآورد بارهای سرمایشی و گرمایشی ساختمان (Heating and Cooling Load)

x

16 بهینه سازی سیستم (System Optimization)

x

17 قابلیت ارائه جداول متره و برآورد دقیق از سیستم ها (Material Takeoff)

x

x

18 قابلیت تشخیص برخورد سیستم ها (Clash Detection)

x

x

19 قابلیت ارائه برنامه زمانبندی پروژه (Project Management Schedule)

x



با بررسی و مقایسه نرم افزار های فوق اینطور برداشت می شود که طراحی سه بعدی تاسیسات با Revit به علت توانمندی بالای این نرم افزار در طراحی سه بعدی تاسیسات برقی ، نتایج کامل تری را ارائه می دهد.
