مدل سازی ایزومتریک موتورخانه دوفصلی شرکت پخش فرآورده های نفتی



مدل سازی ایزومتریک موتورخانه دوفصلی شرکت پخش فرآورده های نفتی



شرکت پخش فرآورده های نفتی استان بوشهر یکی از پروژه هایی است که گروه فنی مهندسین نوین طرح افتخار همکاری با آن را در زمینه مدل سازی ایزومتریک موتورخانه و ارائه نقشه همچون ساخت ( As built ) با استفاده از تکنولوژی مدل سازی اطلاعات ساختمان ( BIM ) را بر عهده داشته است. در این پروژه تمامی جزییات موتورخانه اجرا شده توسط کارشناسان مجموعه جمع آوری شده و با بهره گیری از تکنولوژی BIM و با سطح گسترش 400 (LOD 400)  به صورت سه بعدی مدلسازی و ارائه شده است.



اطلاعات جامع پروژه شرکت پخش فرآورده های نفتی استان بوشهر

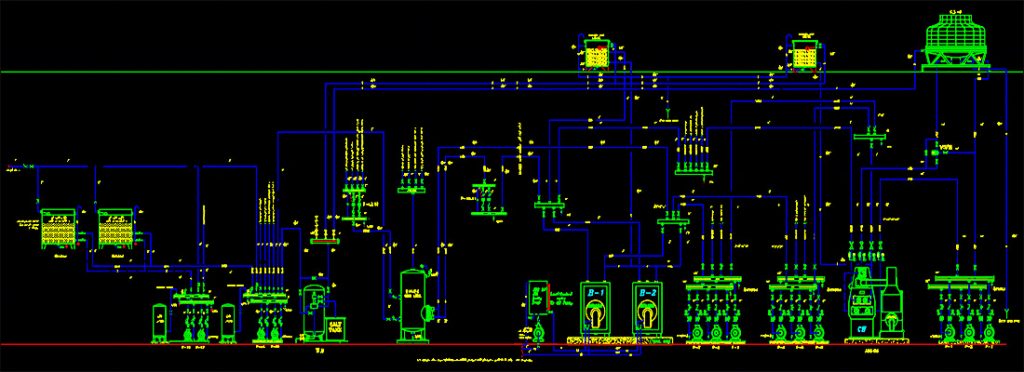

موتورخانه شرکت پخش فرآورده های نفتی استان بوشهر یک موتورخانه دو فصلی است که گرمایش آن از طریق دو عدد دیگ چدنی و سرمایش آن توسط چیلر تراکمی هوا خنک تامین می شود. سیستم سیرکولاسیون این موتورخانه متشکل از شش پمپ زمینی است که یک مجموعه از آن وظیفه تأمین فشار لازم برای چرخش آب گرم و سرد در هواساز و مجموعه دیگر این پمپ ها وظیفه تأمین فشار لازم برای چرخش آب گرم و سرد در فن کویل ها را بر عهده داشته است. فشار لازم برای آب رسانی ساختمان توسط یک دستگاه بوستر پمپ متشکل از سه پمپ و یک آکومولاتور تأمین می شود. همچنین سیستم اطفاء حریق این ساختمان هم برعهده یک بوستر پمپ متشکل از سه پمپ و یک آکومولاتور است. کندانسور هوایی چیلرها در پشت بام ساختمان جانمایی شده و توسط لوله های مسی از چیلر به کندانسور هوایی انتقال پیدا کرده است. فلودیاگرام موتورخانه در زیر نشان داده شده و چگونگی ارتباط میان تجهیزات در موتورخانه مشخص است.

مدل سازی ایزومتریک موتورخانه دوفصلی شرکت



کارشناسان گروه مهندسین نوین طرح اطلاعات دقیقی از نوع تجهیزات ، موقعیت جانمایی تجهیزات و نحوه اجرای پایپینگ آن را برداشت کردند و در نرم افزار رویت مپ مدل سه بعدی از موتورخانه ارائه گردید.

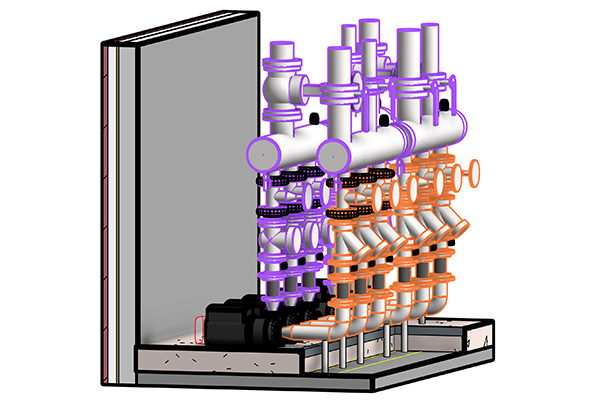

در این بخش تعدادی از تصاویر تجهیزات مدل سازی شده در موتورخانه به صورت ایزومتریک به همراه نحوه اتصال آن ها  آمده است.

گزارشات و اطلاعات خروجی از موتورخانه به وسیله تکنولوژی BIM



• ارائه نماهای دو بعدی و سه بعدی از جانمایی و پایپینگ تجهیزات در موتورخانه
• لیست تجهیزات به کار رفته در موتورخانه به همراه جزئیات ابعادی ، ظرفیتی و اتصالات آن ها
• برآورد لوله کشی و اتصالات موتورخانه
• لیست شیرآلات موتورخانه
• ارائه دیتایل های مربوط به تجهیزات جهت استفاده در تعمیر و نگه داری موتورخانه
• ارائه نقشه های ساپورت گذاری و شاسی کشی لوله ها و کولکتورها



خدمات BIM در پروژه مدل سازی ایزومتریک موتورخانه



مرجعی برای مسیر های لوله ها و جانمایی شیرها به منظور تعمیر و نگهداری موتورخانه



ساخت مرجعی برای اجرای موتورخانه ای مشابه



استخراج تمامی اطلاعات مربوط به آیتم های ساخت و صورت وضعیت دقیق
